Uzņēmumā TINOFLEX mēs ļoti lepojamies ar to, ka esam uzticami līderi hidraulisko šļūteņu montāžas risinājumu nodrošināšanā. Ar nelokāmu apņemšanos nodrošināt izcilību, inovāciju un klientu apmierinātību, mēs esam nopelnījuši reputāciju, piegādājot augstākās kvalitātes produktus, kas atbilst dažādām nozarēm visā pasaulē.
Kāpēc izvēlēties mūs
Mūsu rūpnīca
Uzņēmumā TINOFLEX mūsu ēkas platība pārsniedz 1500 kvadrātmetrus. Mūsu komandā ir vairāk nekā 300 darbinieku. Mēs lepojamies ar vairāk nekā 100 partneriem un 20 gadu pieredzi mūsu darbā.
Produktu klāsts
TINOFLEX piedāvā plašu produktu klāstu, kas izstrādāts, lai apmierinātu dažādas šķidruma pārnešanas vajadzības. No precīzām šļūteņu presēšanas iekārtām un šļūteņu griešanas mašīnām līdz šļūteņu slīpēšanas mašīnām, šļūteņu spiediena pārbaudes iekārtām, šļūteņu plauktiem un uzgriežņu presēšanas mašīnām, mēs apmierinām visas jūsu šķidruma pārnešanas prasības.
Mūsu Vīzija
Mūsu vīzija TINOFLEX ir no jauna definēt šķidruma pārvades sistēmas ar tālredzīgiem risinājumiem, kas uzlabo efektivitāti, uzticamību un ilgtspējību. Mēs cenšamies būt vēlamais partneris uzņēmumiem, kas meklē netraucētas šķidruma pārsūtīšanas operācijas un uzlabotu produktivitāti.

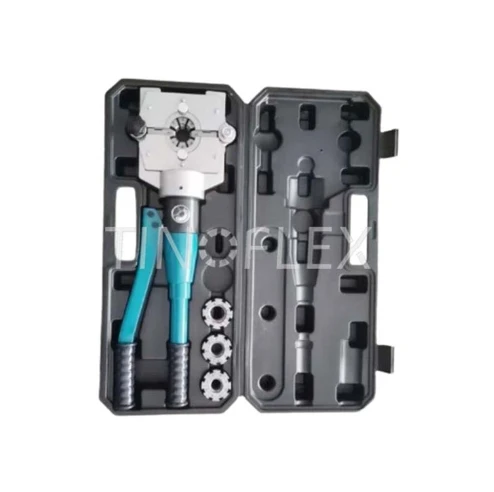

Hidrauliskās šļūtenes gofrētājs ir rīks, ko izmanto, lai saspiestu vai nostiprinātu hidrauliskās šļūtenes galu. Instruments izmanto sūkņa darbināmu mehānismu, lai pieliktu spiedienu uz šļūtenes galu, saspiežot to un droši nostiprinot armatūru vai savienotāju. Šis process ir pazīstams kā "presēšana", un tas rada necaurlaidīgu un drošu savienojumu starp šļūteni un veidgabalu.
Šļūtenes ID: 1/4-3/4
Formu skaits: 4 komplekti
Maksimālā atvēršana: var atvērt
Veidnes garums: 25 mm
Sistēmas spiediens: 30Mpa
Hidrauliskās šļūtenes gofrētājs
Modelis: T20X
Gofrēšanas diapazons (mm): 4-65
Maksimālais šļūtenes izmēra ID (collas): 11/2" (4SH)
Maksimālais presēšanas spēks (kN): 2200
Diegu komplekta veids: 20
Modelis: T38Q
Gofrēšanas diapazons (mm): 4-95
Maksimālais šļūtenes izmēra ID (collas): 2" 6SP
Maksimālais presēšanas spēks (kN): 4200
Diegu komplekta veids: 32
Šļūtenes ID: 1/4-3/4
Formu skaits: 7 komplekti
Maksimālā atvēršana: var atvērt
Diega garums: 25 mm
Sistēmas spiediens: 30Mpa
Modelis: T52UC
Gofrēšanas diapazons (mm): 4-90
Maksimālais šļūtenes izmēra ID (collas): 2"4SP
Rūpnieciskās šļūtenes izmērs: 3"
Cikla laiks 10 mm(s): 3
Modelis: T50UC
Gofrēšanas diapazons (mm): 4-87
Maksimālais šļūtenes izmēra ID (collas): 2" 4SP
Maksimālais presēšanas spēks (kN): 2200
Diegu komplekta veids: 32
Modelis: T50MS
Gofrēšanas diapazons (mm): 4-87
Maksimālais šļūtenes izmēra ID (collas): 2" 4SP
Maksimālais presēšanas spēks (kN): 2200
Diegu komplekta veids: 32
Hidrauliskās šļūtenes gofrēšanas mašīna
Modelis: T51
Gofrēšanas diapazons (mm): 4-87
Maksimālais šļūtenes izmēra ID (collas): 2" 4SP
Maksimālais presēšanas spēks (kN): 2200
Diegu komplekta veids: 32
Modelis: T20HP
Gofrēšanas diapazons (mm): 4-75
Maksimālais šļūtenes izmēra ID (collas): 11/2" (4SH)
Maksimālais presēšanas spēks (kN): 1400
Diegu komplekta veids: 20
Kas ir pneimatiskā hidrauliskā šļūtenes gofrētājs
Hidrauliskais gofrētājs ir rīks, ko izmanto, lai savienotu divu kabeļu, vadu vai citu līdzīgi elastīgu materiālu, piemēram, hidraulisko šļūteņu galus ar atbilstošu šļūtenes galu. Šis rīks ļauj lietotājam izveidot gofrētus savienojumus, izmantojot hidrauliskā šķidruma mehānismu, lai pārnestu spēku no lietotāja uz instrumentu.
Hidrauliskās šļūtenes gofrētāja veidņu specifikācija
|
Dies Nr.# |
Gofrēšanas diapazons (mm) |
Garums (mm) |
|
6* |
6.0 – 8.0 |
55 |
|
8* |
8.0 – 10.0 |
55 |
|
10* |
10.0 – 12.0 |
55 |
|
12* |
12.0 – 14.0 |
55 |
|
14 |
14.0 – 16.0 |
55 |
|
16 |
16.0 – 19.0 |
55 |
|
19 |
19.0 – 22.0 |
55 |
|
22 |
22.0 – 26.0 |
70 |
|
26 |
26.0 – 30.0 |
70 |
|
30 |
30.0 – 34.0 |
70 |
|
34 |
34.0 – 39.0 |
75 |
|
39 |
39.0 – 45.0 |
75 |
|
45 |
45.0 – 51.0 |
90 |
|
51 |
51.0 – 57.0 |
90 |
|
57 |
57.0 – 63.0 |
100 |
|
63 |
63.0 – 69.0 |
110 |
|
69 |
69.0 – 75.0 |
110 |
Hidraulisko gofrētāju darbības drošības noteikumi parasti ir saistīti ar to, ka ir jāzina, kuras iekārtas daļas ir drošas un kuras var potenciāli kaitēt lietotājam.
Lai gan riski ir saistīti ar visām rūpnieciskajām iekārtām, svarīgs piesardzības pasākums ir zināt, kuras gofrēšanas iekārtas vietas var radīt savainojumus. Apgabalam, kurā var atrast presēšanas presformas, jābūt operatoram zināmai. Jebkurš svešķermenis, kas atrodas tajā, tiks saspiests hidrauliskās šļūtenes gofrētāja spiediena ietekmē, tostarp operatora rokas. To sauc par izslēgšanas zonu.
Lai gan pastāv minimāls ievainojumu risks, jums jāņem vērā arī 30 mm laukums presformas komplekta priekšējā daļā. To parasti sauc par piesardzības zonu. Lielākajai daļai hidraulisko šļūteņu gofrētāju kā papildu drošības pasākums ir lēna presēšanas kustība, kas apvienota ar pusautomātisko darbību. Tas nozīmē, ka, atlaižot pogu, matrica pārtrauks kustēties, sniedzot jums pilnīgu kontroli pār matricu komplekta kustību.
Operatoriem, kas izmanto hidraulisko šļūteņu saspiestājus, vienmēr jābūt modriem un brīviem no jebkādiem iespējamiem traucējumiem. Tāpat vienmēr vajadzētu būt tikai vienam operatoram, un viņu rokām visu laiku jābūt redzamām sev.
Kā uzturēt šļūtenes gofrētāju
Tīrīšana– Pirms un pēc lietošanas noteikti iztīriet šļūtenes gofrētāju. Turiet gofrētāju brīvu no gružiem, netīrumu daļiņām un citiem piesārņotājiem. Labi uzturēti šļūteņu gofrētāji darbojas nevainojami un neapdraud lietotāju. Tomēr paturiet prātā, ka, tīrot šļūtenes gofrētāju, jums nevajadzētu izmantot ūdeni, šķīdinātājus un abrazīvus līdzekļus. Varat mēģināt izmantot nelielu suku gofrēšanas galviņas iekšējai daļai, taču nekad neizmantojiet saspiestu gaisu.
Eļļošana– Jebkāda veida šļūteņu gofrētāji, īpaši tie, kas ir sarežģīti, automatizēti vai tiek izmantoti rūpnieciskos apstākļos, ir jātīra un jāieeļļo ik pēc astoņām darbības stundām. Lai ieeļļotu, ievelciet presēšanas veidni. Konusa formas cilindra virsmām eļļojiet tās ar nelielu otu. Atcerieties, ka, lai gan pārmērīga eļļošana var traucēt mašīnas pareizu darbību, eļļošanas trūkums arī izraisa to pašu, sabojājot bīdāmās virsmas. Tāpēc galvenais ir mēreni ieeļļot šļūtenes gofrētāju.
Koniskie atloki jāieeļļo vismaz reizi dienā.
Izmantojot nelielu otiņu, uzklājiet smērvielu abās gofrēšanas presformu pusēs.
Nekad neieeļļojiet virzuļa kātu.
Eļļas maiņa– Jauniegādātajiem šļūteņu gofrētājiem hidrauliskā eļļa jānomaina pēc pirmajām 500 darba stundām. Pēc tam eļļa jāmaina vai nu ik pēc 1,000 darba stundām vai reizi gadā.
Nekad nepārpildiet eļļas tvertni.
Rīkojieties ar atkritumeļļu saskaņā ar vietējiem noteikumiem
Ir ļoti ieteicams izmantot 20 μ filtru, lai sūknētu eļļu tvertnē, jo jaunā eļļa mucās nav tīra.
Master Spring Change– Nolietojas šļūteņu gofrētāju galvenās presēšanas atsperes. Tādējādi tie ir jānomaina ik pēc 100,000 gofrēšanas. Lai tos nomainītu, ir nepieciešami īpaši instrumenti un profesionālā pieredze, un to nedrīkst mēģināt veikt neviens, kas nav apmācīts.
Kā saspiest hidraulisko šļūteni 8 vienkāršās darbībās
Izmēriet un nogrieziet šļūteni
Izmēriet vajadzīgās šļūtenes garumu un ar šļūtenes zāģi nogrieziet to līdz vajadzīgajam izmēram. Ja armatūrai ir pieejams nogrieztais garums, izmantojiet nogriežamo garumu katrai mezgla pusei un atņemiet to no kopējā šļūtenes komplekta garuma. Ja nogriešanas garums nav pieejams, var veikt šādas darbības, lai nodrošinātu pareizu šļūtenes garumu.
Novietojiet šļūteni uz mērīšanas galda vēlamajā garumā. Atzīmējiet armatūras vietu, kur jāatrodas griezuma garumam, ja tas nav norādīts uz armatūras. Novietojiet šļūteni gar mērīšanas galdu, tad novietojiet citu savienotājelementu mērīšanas galda sākumā un novietojiet šļūteni pret savienotājelementu. Kad šļūtene ir pareizi saskaņota ar savienotājelementa griezuma garumu, atzīmējiet griezuma līniju uz šļūtenes.
Atzīmējiet ievietošanas dziļumu
Marķējuma ievietošana ir ļoti svarīga, lai pārliecinātos, ka armatūra ir ievietota pareizi. Nosakiet armatūras ievietošanas dziļumu, izmantojot šļūtenes ievietošanas dziļuma bloku. Šī zīme norāda, kad gofrēšanas veidgabals ir pareizi novietots uz šļūtenes. Ja jums nav pieejams ievietošanas bloks, varat noteikt ievietošanas dziļumu, atņemot nogriezumu no kopējā garuma vai novietojot armatūru pret šļūteni un pēc tam atzīmējot šļūteni. Kad esat ievietojis savienojumu, uzgalim jāatbilst līnijai, kas atzīmēta uz šļūtenes.
Notīriet šļūteni
Izmantojiet putu lādiņu, lai izvilktu visus gružus, kas varētu būt sakrājušies šļūtenes griešanas laikā (pazīstami kā šļūtenes griešana). Šļūtenes tīrīšana samazinās piesārņojumu un samazinās šļūtenes mezgla bojājumus. Ja jums nav cūkošanas aprīkojuma, palīdzēs arī gaisa pūšana caur šļūteni.
Ievietojiet pareizās specifikācijas un pareizu presformu
Ja jums ir programmējams gofrētājs, ievietojiet montējamajai šļūtenei un gofrēšanas veidgabalam noteikto saspiešanas specifikāciju. Izvēlieties pareizo gofrēšanas uzgali, kas norādīta jūsu šļūtenei un gofrēšanas veidgabalam. Pirms gofrēšanas vēlreiz pārbaudiet datus.
Ievietojiet šļūteni gofrēšanas mašīnā
Iebīdiet šļūtenes galu presēšanas mašīnā un cauri matricai tā, lai hidrauliskās šļūtenes savienotājelements parādītos virs presformas. Šļūtenes augšdaļa, kas tagad ir paslēpta armatūras iekšpusē, nedrīkst atrasties virs matricas. Lielākā daļa armatūras ir pilnas gofrēšanas veidgabali, bet ir daži, kuriem šim konkrētajam veidgabalam ir noteikts īpašs gofrēšanas garums. Dažos gadījumos tos sauc par burbuļu veidgabaliem.
Saspiediet šļūteni
Jūsu hidrauliskā šļūtene tagad ir gatava gofrēšanas sākšanai. Ieslēdziet mašīnu. Cilindra galva lēnām virzīsies uz leju. Spiežot apkakli, apkakle saspiež matricu. Nepieskarieties iekārtai, kamēr apkakle nav cieši pie veidnes apakšas. Pēc tam mašīnai vajadzētu apstāties.
Pārbaudiet, vai gofrēšanas diametrs ir pareizs
Pārliecinieties, vai šļūtene ir pabeigta līdz pareizajam gofrēšanas diametram, pārbaudot krīta atzīmi, ko izveidojāt uz šļūtenes. Ja tas vairs neatrodas armatūras pamatnē, tas nozīmē, ka šļūtene vai armatūra ir pārvietota presēšanas procesa laikā. Lai cik cieši tas šķistu, tas nav labs gofrējums. Pretējā gadījumā, ja krīta atzīme ir vietā, jūs esat veiksmīgi saspieduši hidrauliskās šļūtenes galus. Pēc tam pārbaudiet diametru ar suportiem, kas mēra gofrēšanas plakanajās daļās, lai redzētu, vai gatavais gofrētais ārējais diametrs atbilst konkrētajai šļūtenei un savienotājelementam norādītajam.
Nosedziet un marķējiet šļūtenes komplektu
Pēc šļūtenes atkārtotas tīrīšanas ieteicams abos galos aizvākt bloku. Varat izmantot plastmasas vāciņus vai termiski saraušanās vāciņus. Atzīmējiet šļūteni, ja to pieprasa klients.
Hidraulisko šļūteņu gofrētāju veidi
Rokas gofrētāji
Rokas hidrauliskās šļūtenes gofrētājs ir pārnēsājams instruments, ko izmanto hidrauliskajā celtniecībā un automobiļu remontā. Tas pieliek hidraulisko spiedienu, lai izveidotu drošus šļūteņu savienojumus, novēršot noplūdes.
Šie gofrētāji ir piemēroti dažādu izmēru šļūtenēm un ir pazīstami ar savu precizitāti un uzticamību. Regulāra apkope un atbilstoša operatoru (hidraulisko šļūteņu saspiedēju lietotāju) apmācība ir drošas un efektīvas lietošanas atslēga.
Lai gan tie ir sākotnējais ieguldījums, tie ir rentabli uzņēmumiem, kas bieži strādā ar hidrauliskajām šļūtenēm, ļaujot veikt montāžu un remontu.
Uz stenda montējams gofrētājs
Uz stenda montējams hidraulisko šļūteņu gofrētājs ir specializēta iekārta, ko izmanto tādās nozarēs kā (hidrauliskās bāzes) ražošanas vienības un celtniecība.
Tas pareizi piestiprina šļūtenes pie hidraulisko sistēmu veidgabaliem, nodrošinot savienojumus bez noplūdēm.
Šie gofrētāji ir labi pazīstami ar savu precizitāti vai atbalstu un augstu izvades ātrumu.
Tie ir aprīkoti ar maināmiem presformu komplektiem dažādiem šļūteņu izmēriem un piedāvā automatizācijas funkcijas labai efektivitātei.
Uz stenda montējami gofrētāji ir ideāli piemēroti uzņēmumiem, kuriem nepieciešams liels skaits labas kvalitātes šļūteņu komplektu.
Pārnēsājama gofrēšanas mašīna
Lai droši saspiestu hidrauliskās šļūtenes un veidgabalus, tiek izmantots vienkārši lietojams pārnēsājams rīks, ko sauc par pārnēsājamo hidraulisko šļūtenes saspiestu.
Tādas jomas kā lauksaimniecība un celtniecība tās pārnēsājamība ļauj viegli veikt apkopi un remontu uz vietas.
Visi pārnēsājamie gofrētāji nodrošina stabilus un precīzus gofrējumus, lai aizsargātu pret noplūdēm un hidrauliskās sistēmas kvalitāti.
Tajos ietilpst draudzīga darbība un regulējami presformu komplekti, lai apstrādātu dažādu izmēru un veidu šļūtenes.
Pārnēsājamie hidraulisko šļūteņu gofrētāji ir noderīgs rīks šīs jomas ekspertiem, jo ir nepieciešama regulāra apkope, lai nodrošinātu drošu un efektīvu darbību.
Barošanas avots:Daži instrumenti ir manuāli darbināmi, bet citi tiek darbināti ar elektrību, gaisu vai hidrauliku. Apsveriet savam lietojumam ērtāko un praktiskāko barošanas avotu.
Izturība:Meklējiet instrumentu, kas ir izstrādāts tā, lai tas būtu izturīgs un izturētu smagu lietošanu. Kvalitatīvs instruments kalpos ilgāk un būs mazāk jāremontē vai jāmaina.
Drošība:Apsveriet instrumenta drošības elementus, piemēram, automātisko atbrīvošanu, aizsargus un avārijas apturēšanas pogas.
Vienkārša lietošana:Izvēlieties instrumentu, kuru ir viegli darbināt un uzturēt. Lietotājam draudzīgs dizains var palīdzēt palielināt produktivitāti un samazināt dīkstāves laiku.
Zīmola reputācija
Iegādājieties instrumentus tikai no cienījamiem zīmoliem, kuriem ir pierādīta pieredze augstas kvalitātes, izturīgu produktu ražošanā.
Garantija
Vienmēr meklējiet instrumentus, kuriem ir garantija defektu vai problēmu gadījumā.
Budžets
Salīdziniet dažādu rīku cenas un funkcijas un izvēlieties to, kas atbilst jūsu budžetam un piedāvā jums nepieciešamās funkcijas.
